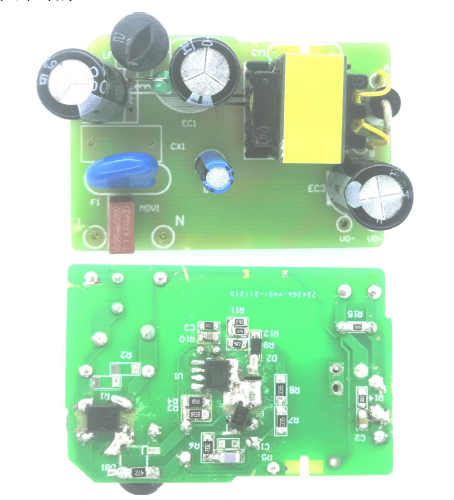

CR5216SG_12V1A 無Y 工程樣機示意圖
該樣機是一款基于CR5216SG設計的，全電壓實現無Y電容12V1A輸出的適配器。AC90V滿足啟動時間的條件下，實現AC230V樣機待機功耗<43mW；典型輸入電壓時平均效率>84.3%；能夠滿足最嚴格的能效標準“COC_T2”；全電壓可實現±5%的CV輸出精度。
樣機尺寸：長寬高54*35*20mm，樣機具有“軟啟動、OCP、SCP、OVP、FB開路/短路保護、OTP自動恢復、輸出二極管開路/短路保護功能”等多種保護功能。樣機的變壓器，采用了EE16加寬磁芯（PC40材質），變壓器繞制工藝部分。
請見詳細說明。
