啟達（啟臣微）CR6212BSJ 芯片特性：
CR6212BSJ內置 650V 高壓功率 MOSFET，反激式原邊檢測，CCCV原邊檢測 PWM 功率開關；
SOP8 封裝，一側引腳（5-8）全為內置 MOS 漏極，方便散熱設計；
內置軟啟動，減小 MOSFET 的應力，內置斜坡補償電路；
低功耗、高能效頻率反走 QR 模式控制；
具有良好的 EMI 特性，可編程輸入欠壓或過壓保護；
具有“軟啟動、OCP、SCP、OTP、OVP、引腳懸空”等多種保護；
原邊反饋，無需光耦和 TL431,內置電感量偏差補償功能；
電路結構簡單、較少的外圍元器件，適用于小功率 AC/DC 電源適配器、充電器。
CR40V15RSA同步整流芯片 芯片特性:
自供電 DCM 同步整流開關、SOP8 封裝、內置 40V 耐壓功率開關管、精簡的外圍電路、較低的工作電流和較高的系統效率滿足高能效要求。
樣機介紹：
該報告是基于能夠適用于寬輸入電壓范圍，輸出功率 15W，恒壓恒流輸出的電源樣機，控制 IC 采用了本公司的 CR6212SJ 和 CR40V15RSA。

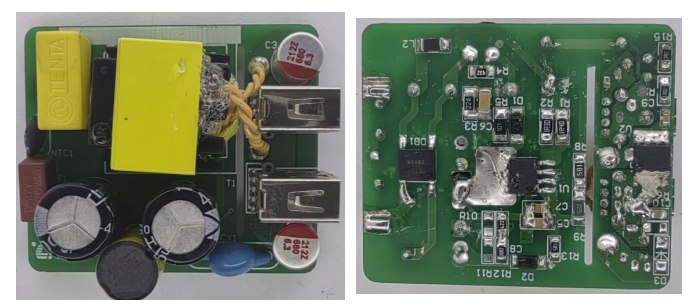

CR6212SJ+CR40V15RSA_5V3A 工程樣機示意圖
1.樣機PCBA尺寸：43*36*24mm,是一款全電壓實現5V3A輸出的電源適配器。 90VAC滿足啟動時間的條件下，實現AC264V樣機待機功耗僅為68mW；全電壓輸入時平均效率>86%；能夠滿足最嚴格的 “COC_V5_T2” 能效標準。 樣機具有良好的動態負載能力；同時具有“軟啟動、OCP、SCP、OVP、OTP 自動恢復”等多種保護功能。 樣機的變壓器，采用了EE16W加厚磁芯（PC40材質）,變壓器繞制工藝部分，
2.樣機特性： 以下表格為工程樣機的主要特性，具體測試方法在第4章節中有詳細說明。 2.1 輸入特性：請見后文詳細說明。
