PFC控制器方案CR6562 |
PFC控制器 產品型號 230V AC 待機功耗 適用功率 封裝 兼容型號 產品優勢 CR6562 - 150W SOP-8 L6562A/D PFC 控制器， Boost 工作原理
啟達授權一級代理商（為客戶提供方案及技術支持）
CR6562--有源功率因子校正控制芯片
概述：
CR6562是一款基于臨界導通模式（CRM）的有源功率因數校正控制器（PFC），主要應用于150W內中小功率的AC/DC開關電源中。CR6562能夠在很寬的輸入范圍內和很大的負載電流范圍內實現對諧波失真的優化，使功率因數接近1。CR6562還內置了啟動定時器、零電流檢測器、峰值電流比較器和圖騰柱輸出等。集成了多重保護，如過壓保護（OVP）、欠壓鎖定（UVLO）、逐周期電流限制、乘法器輸出箝位和圖騰柱輸出驅動高箝位等。乘法器輸出箝位用以限制開關的最大電流；圖騰柱輸出高箝位用于保護功率開關MOSFET的柵極免受損壞。采用SOP-8封裝。
特征：
l 臨界導通模式
l 接近1的高功率因數
l 諧波失真優化技術

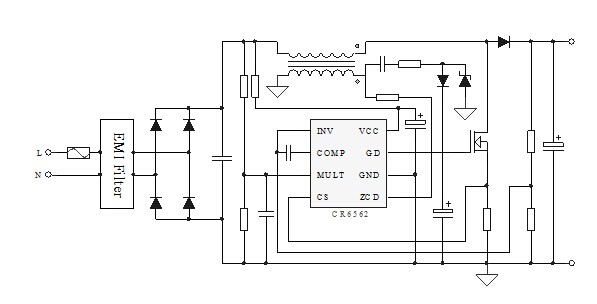

l Boost工作原理，也可做典型反激應用
l 動態輸出過壓和靜態輸出過壓保護(OVP)
l 使能控制（DISABLE）
應用：
l 電子鎮流器
l AC/DC電源
l LED照明電源
LCD－TV/顯示器等電源
