CR5822準諧振反激式脈寬調制控制器 替換OB2203 |
啟達授權一級代理商(為客戶提供方案及技術支持) CR5822完美替換OB2203 主要特點 多種工作模式 ? 重載準諧振工作模式 ? 輕載PFM工作模式 ? 空載突發工作模式 準諧振模式最低40KHz頻
啟達授權一級代理商(為客戶提供方案及技術支持)
CR5822完美替換OB2203
主要特點
• 多種工作模式
? 重載準諧振工作模式
? 輕載 PFM 工作模式
? 空載突發工作模式
• 準諧振模式最低40KHz頻率限制
• 直接提供PFC控制器可控電源
• 130KHz的最高頻率限制
• 內置最大導通時間限制
• 內置最大和最小關斷時間限制
• 內置前沿消隱電路
• 可編程軟啟動控制
• 鎖存控制
• 基于系統穩定性的多種保護控制,包括
? VCC 欠壓鎖定 (UVLO)
? 逐周期電流限制
? 峰值電流限制
? 帶 latch 鎖存保護的可調式輸出過壓 保護 (DEM_OVP)
? 帶 latch 鎖存 保護的 VCC 過壓保 護
(VCC_OVP)
? 帶latch鎖存保護的軟啟動SS過壓保 護功能(SS_OVP)
? 過載保護(OLP)
? 過溫保護(OTP)
? VCC 高壓箝位
• DIP-8L & SOP-8L無鉛封裝
產品概述
CR5822 是一款高效率離線式準諧振反激變換器, CR5822 設計了多種工作模式,這些 工作模式受控于轉換器的負載狀況。同時,基于減小開關損耗的多種模式綜合運用,最優化 地提高了轉換器的工作效率。在正常負載情況下,CR5822 控制系統工作于準諧振模式,在 開關管漏極電壓的最低點打開開關,減小開關損耗;在輕載時,CR5822 控制系統工作于脈 沖頻率調制模式;空載時或者負載非常輕的情況下,CR5822 控制系統工作于突發模式。
CR5822 還設計了可調式的軟啟動控制和基于系統穩定工作的一系列故障保護措施。這 些保護措施包括逐周期電流限制、峰值電流限制、過溫保護(OTP)、過載保護(OLP)、帶 latch 鎖存保護的輸出過壓保護、帶 latch 鎖存保護的 VCC 過壓保護、帶 latch 鎖存保護的軟 啟動 SS 過壓保護功能、VCC 高壓箝位以及 VCC 欠壓鎖定(UVLO)等。

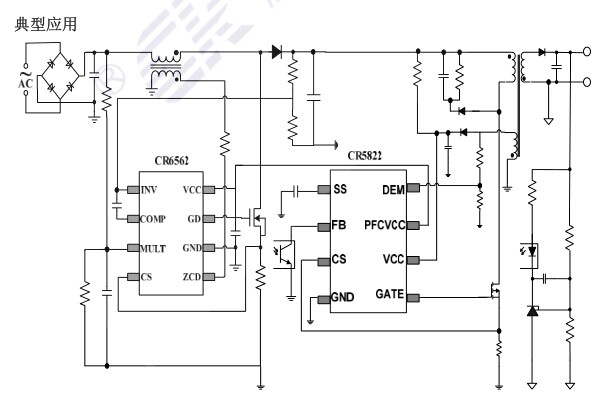

基本應用
• 電源適配器和開放式開關電源
• 筆記本、DVD、便攜式DVD電源
• 液晶監視器、電視、個人電腦、機頂盒電源
